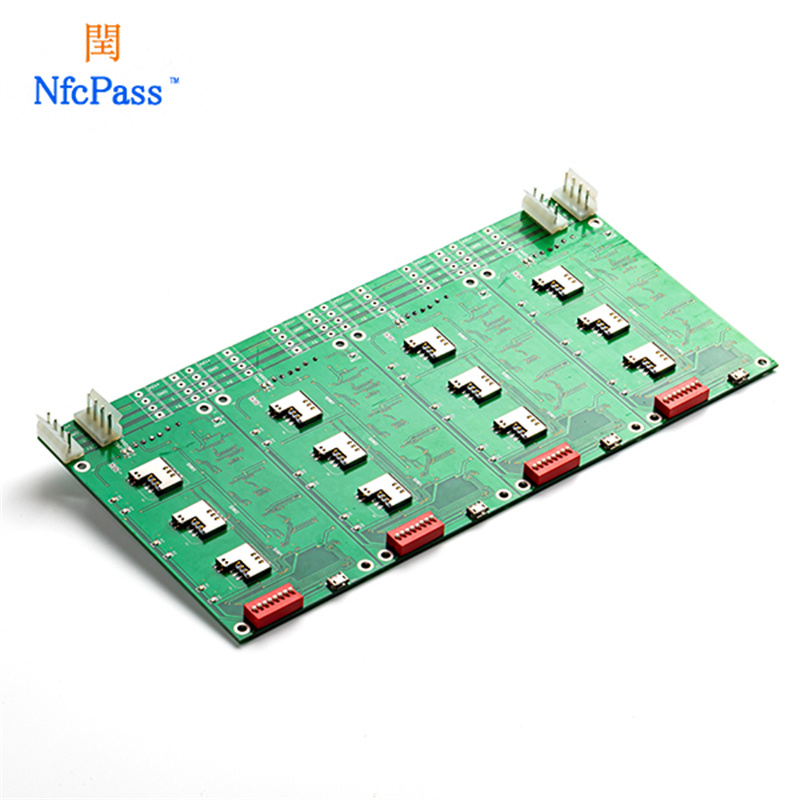

Κόμβος κάρτας SAM CR36401 RS485

• Αρχιτεκτονική υπολογιστή με μειωμένο σύνολο εντολών 32-bit (RISC)
• Ενσωματωμένη στατική μνήμη τυχαίας προσπέλασης (SRAM) 16K Bytes:
• Ανάγνωση και εγγραφή byte ενός κύκλου, μισής λέξης (16-bit) και λέξης (32-bit)
• Ενσωματωμένη στατική μνήμη μόνο για ανάγνωση (ROM) 16K Bytes στο τσιπ:
• Πρόσβαση ανάγνωσης byte ενός κύκλου, μισής λέξης (16-bit) και λέξης (32-bit).
• Ενσωματωμένη μνήμη flash 256K Bytes (EFLASH) στο τσιπ

Υποστήριξη T=0 T=1 ΤΥΠΟΣ ABC SAM SOLT
RS485 Προεπιλογή 38400, 4800~115200 Επιλογή ρύθμισης
12 τεμάχια SAM ανά πλακέτα, μέγιστη μονάδα πλακέτας 32 για θύρα RS485
1, Προεπιλεγμένη ταχύτητα RS485 38400, 4800~115200 Ρύθμιση

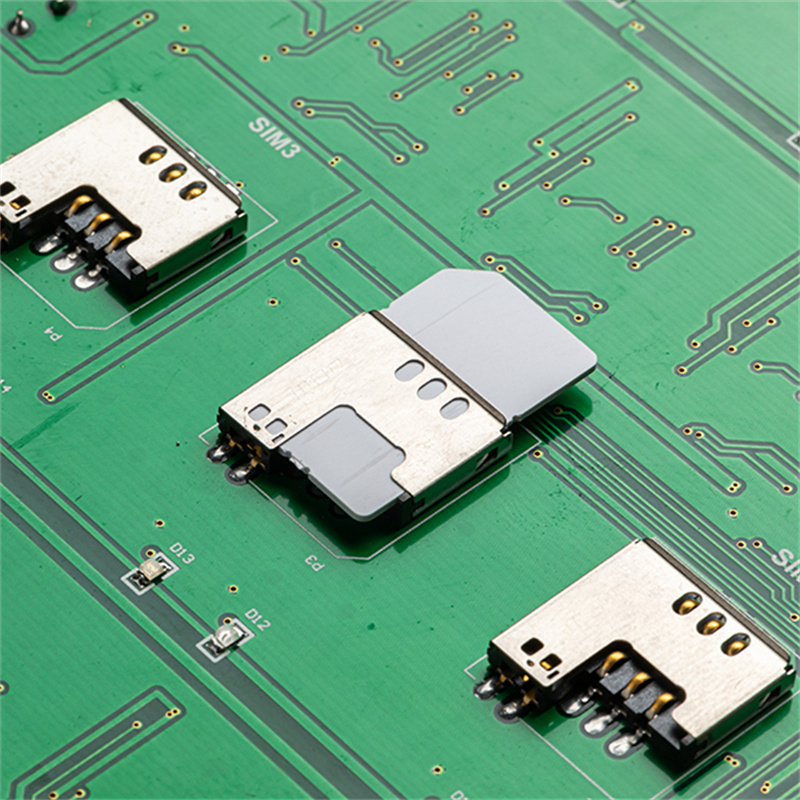

2, κάθε CR36401 SIM έχουν υποδοχή κάρτας 12 PCS SAM
3, 12VDC, Ρεύμα 380MA-385MA

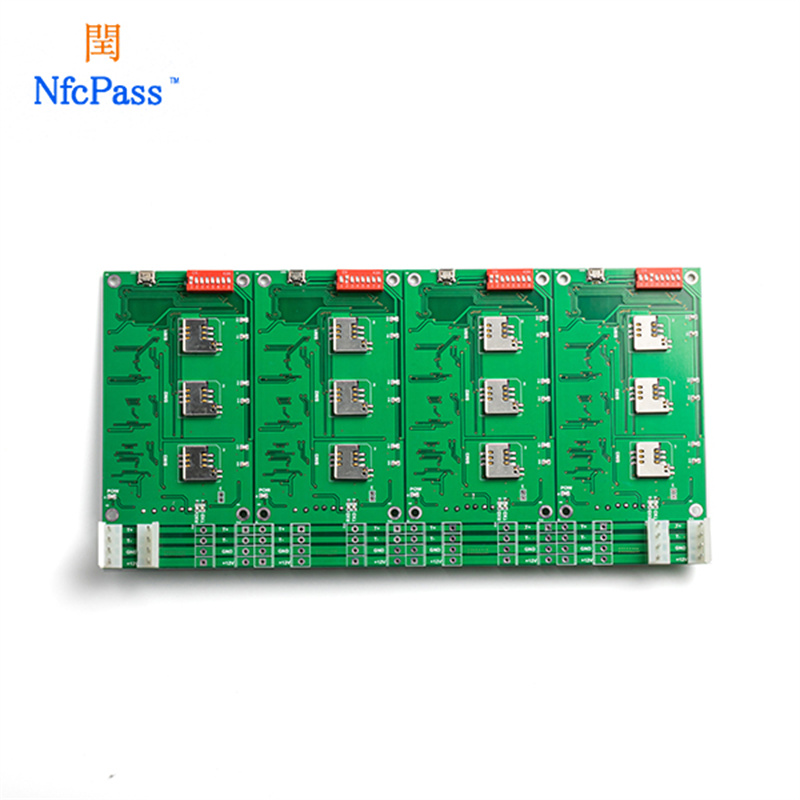

4, Οι πλακέτες έχουν 4 MCU, κάθε MCU ελέγχει τρεις υποδοχές καρτών, ζητά εντολή σε κάθε MCU να απαντήσει σε τρεις καταστάσεις λειτουργίας SAM.

Εντολές: aabb05000000070605
Απάντηση: Aa bb 09 00 xx xx 07 06 00 CardSolt1Status CardSolt2Stasus CardSolt3Status Xor

Κατάσταση τριών bytes: CasdSolt1Status
Κατάσταση CardSolt2
Κατάσταση CardSolt3
Κάθε κάρτα Solts έχει δύο LED να δείχνουν την κατάσταση λειτουργίας.
